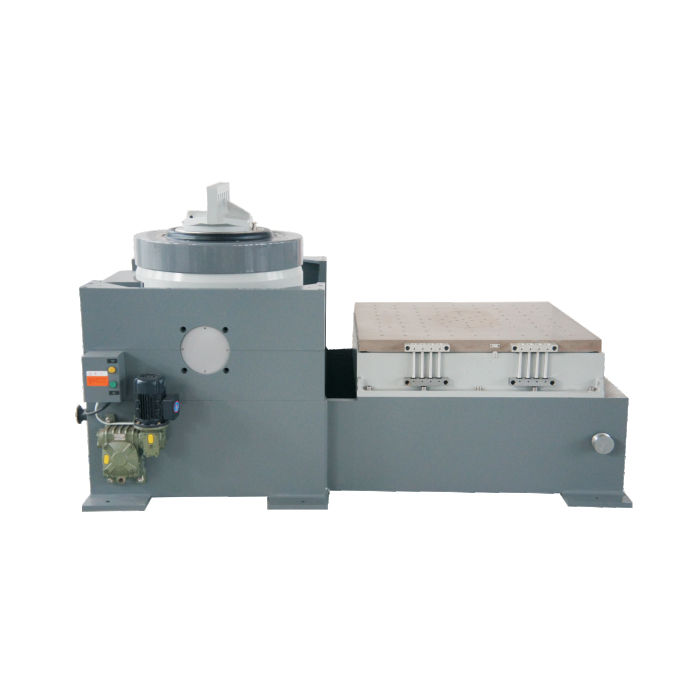

スリップテーブル

S シリーズスリップテーブルは、ガイドレールの種類によって、SV、ST、STL 形状のスリップテーブルに分けることができます。

V 溝ベアリングを備えた SV スリップテーブルの設計では、モノベーススリップテーブル内に低圧油圧装置が収容されています。この設計は、より高い信頼性とより少ないメンテナンスで低コストを実現します。
ST スリップテーブルは、T スロットベアリングを使用して設計されており、より高い回転モーメントと交差軸拘束を備えており、スタンドアロンの外部) 中圧油圧電源が含まれています。
STL スリップテーブルは、T スロットベアリングとロングストロークを備えた設計で、より高い回転モーメントと交差軸拘束を備え、スタンドアロン (外部) 高圧油圧電源を備えていますが、より高精度の機械加工と設置が必要です。

可用性ステータス:



問い合わせ

	スリップテーブル			可動部質量(kg)		最大作業
規模	寸法 (mm)	レールタイプ	試験ペイロード (kg)	可動部質量(kg)		周波数(Hz)
				アルミニウム合金	マグネシウム合金	正弦	ランダム
303	300×300×25	SV	100	9	7	2000	2000
404	400×400×25		150	14	9	2000
404	400×400×45		200	23	16	2000
505	500×500×25		150	22	16	2000
505	500×500×45		300	36	25	2000
606	600×600×25		200	30	21	2000
606	600×600×45		300	50	34	2000
707	700×700×45	SV/ST	300/3000	66/90	44/65	2000/1500
808	800×800×45	SV/ST/STL	400/3000/6000	85/110/102	56/81/73	1500
909	900×900×45	SV/ST/STL	400/3000/6000	107/132/124	70/95/87	1500
1010	1000×1000×50	SV/ST/STL	500/6000/10000	149/166/139	99/121/94	1250
1212	1200×1200×50	SV/ST/STL	500/6000/12000	210/254/227	138/181/154	1250
1515	1500×1500×50	SV/ST/STL	800/10000/15000	328/408/360	215/292/244	1000
1818	1800×1800×50	SV/ST/STL	1000/10000/15000	466/553/542	304/348/337	800
2020	2000×2000×60	SV/ST/STL	1000/15000/20000	685/875/863	445/598/586	650
2525	2500×2500×60	ST/STL	20000/30000	1214/1195	909/890	500

ノート：
1.可動部の質量にはアーマチュア、連結部は含まれません。
2.テールタイプ：
SV - 逆V字形油膜レール;
ST--T 形静圧レール;
STL--T 型ロングストローク静圧レール;
3. スリップテーブルのモデル番号は、レールタイプとテーブルの寸法で構成されます。たとえば、ST-1010 は、T 型静圧レール、テーブルサイズ 1000*1000*50mm 水平スリップテーブルを意味します。
4. クライアントのニーズに応じて、特殊な寸法の水平スリップテーブルをカスタマイズできます。
5. モーション部分の mss と最大動作周波数には 5% の誤差が許容されます。
