動電式シェーカースリップテーブル:振動試験に使用される専用装置。
電気力学的シェーカー スリップ テーブルは、さまざまな製品やコンポーネントの振動試験を実施するために特別に設計された機械システムです。
これは、制御された振動を生成する電気力学的シェーカーと、これらの振動を試験片に伝達しやすくするスリップ テーブルで構成されています。
目的: さまざまな製品やコンポーネントが経験する実際の振動状態をシミュレートします。
電気力学的シェーカー スリップ テーブルの主な目的は、製品やコンポーネントが通常の動作中または輸送中に遭遇する可能性のある振動を再現することです。
試験片を制御された振動にさらすことで、エンジニアや研究者は、さまざまな振動条件下での性能、耐久性、信頼性を評価できます。
コンポーネントと機能

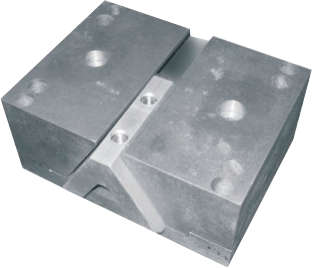

スリップテーブル:試験片への振動の伝達を容易にするプラットフォーム。
スリップ テーブルは、動電シェーカーと試験片の間のインターフェースとして機能します。
水平移動を可能にするベアリングシステムを備えた頑丈なプラットフォームです。
試験片はスリップテーブルにしっかりと取り付けられているため、加振機から発生する振動が正確かつ効率的に伝達されます。
スリップテーブルには、過度の動きを防止し、試験中の安全性を確保するためのガイドシステムや機械式ストップなどの機能も組み込まれています。
機能性
電気力学的シェーカー スリップ テーブルの重要な機能の 1 つは、シェーカー自体に直接取り付けることができない大型または重量の物体をテストできることです。
スリップテーブルは、シェーカーを試験片から隔離することにより、シェーカーへの負荷を軽減し、過剰な重量やサイズによって発生する可能性のある損傷を防ぎます。
この分離により、機器の安全性と試験片の完全性を確保しながら、より正確で信頼性の高い試験結果が得られます。
電気力学的シェーカースリップテーブルは、振動試験を実施するために不可欠なツールです。
動電シェーカーとスリップテーブルを組み合わせることで、正確な制御と信頼性の高い結果を提供する完全な振動試験システムが実現します。
これらのデバイスは、エンジニアがシミュレートされた振動条件下で製品やコンポーネントの性能と耐久性を評価できるようにすることで、自動車、航空宇宙、エレクトロニクス、軍事などのさまざまな業界で重要な役割を果たしています。
これらは、さまざまな製品やコンポーネントの性能と耐久性を評価するための信頼性が高く効率的な手段を提供します。
電気力学的シェーカー スリップ テーブルは現実世界の振動条件を正確にシミュレートするため、エンジニアは製品やコンポーネントが意図した環境での振動にどのように耐えられるかを評価できます。
精度を損なうことなく大きくて重い物体をテストできるため、多くの業界にとって不可欠なものとなっています。
電気力学的シェーカースリップテーブルは、制御された再現可能な試験環境を提供し、不確実性を軽減し、一貫した結果を保証します。
これらのデバイスは、周波数、振幅、波形などの振動パラメータを正確に制御することにより、標準化されたテスト環境を提供します。
この制御により、エンジニアはさまざまな製品や設計の反復を比較し、信頼性と再現性のあるデータに基づいて情報に基づいた意思決定を行うことができます。
動電式シェーカースリップテーブル:振動試験に使用される専用装置。
電気力学的シェーカー スリップ テーブルは、さまざまな製品やコンポーネントの振動試験を実施するために特別に設計された機械システムです。
これは、制御された振動を生成する電気力学的シェーカーと、これらの振動を試験片に伝達しやすくするスリップ テーブルで構成されています。
目的: さまざまな製品やコンポーネントが経験する実際の振動状態をシミュレートします。
電気力学的シェーカー スリップ テーブルの主な目的は、製品やコンポーネントが通常の動作中または輸送中に遭遇する可能性のある振動を再現することです。
試験片を制御された振動にさらすことで、エンジニアや研究者は、さまざまな振動条件下での性能、耐久性、信頼性を評価できます。
コンポーネントと機能
スリップテーブル:試験片への振動の伝達を容易にするプラットフォーム。
スリップ テーブルは、動電シェーカーと試験片の間のインターフェースとして機能します。
水平移動を可能にするベアリングシステムを備えた頑丈なプラットフォームです。
試験片はスリップテーブルにしっかりと取り付けられているため、加振機から発生する振動が正確かつ効率的に伝達されます。
スリップテーブルには、過度の動きを防止し、試験中の安全性を確保するためのガイドシステムや機械式ストップなどの機能も組み込まれています。
機能性
電気力学的シェーカー スリップ テーブルの重要な機能の 1 つは、シェーカー自体に直接取り付けることができない大型または重量の物体をテストできることです。
スリップテーブルは、シェーカーを試験片から隔離することにより、シェーカーへの負荷を軽減し、過剰な重量やサイズによって発生する可能性のある損傷を防ぎます。
この分離により、機器の安全性と試験片の完全性を確保しながら、より正確で信頼性の高い試験結果が得られます。
電気力学的シェーカースリップテーブルは、振動試験を実施するために不可欠なツールです。
動電シェーカーとスリップテーブルを組み合わせることで、正確な制御と信頼性の高い結果を提供する完全な振動試験システムが実現します。
これらのデバイスは、エンジニアがシミュレートされた振動条件下で製品やコンポーネントの性能と耐久性を評価できるようにすることで、自動車、航空宇宙、エレクトロニクス、軍事などのさまざまな業界で重要な役割を果たしています。
これらは、さまざまな製品やコンポーネントの性能と耐久性を評価するための信頼性が高く効率的な手段を提供します。
電気力学的シェーカー スリップ テーブルは現実世界の振動条件を正確にシミュレートするため、エンジニアは製品やコンポーネントが意図した環境での振動にどのように耐えられるかを評価できます。
精度を損なうことなく大きくて重い物体をテストできるため、多くの業界にとって不可欠なものとなっています。
電気力学的シェーカースリップテーブルは、制御された再現可能な試験環境を提供し、不確実性を軽減し、一貫した結果を保証します。
これらのデバイスは、周波数、振幅、波形などの振動パラメータを正確に制御することにより、標準化されたテスト環境を提供します。
この制御により、エンジニアはさまざまな製品や設計の反復を比較し、信頼性と再現性のあるデータに基づいて情報に基づいた意思決定を行うことができます。
スリップテーブル | 動作部質量(kg) | 最大作業時間 | |||||
規模 | 寸法(mm) | レールの種類 | 試験積載量(kg) | 周波数(Hz) | |||
アルミニウム合金 | マグネシウム合金 | 正弦 | ランダム | ||||
303 | 300×300×25 | SV | 100 | 9 | 7 | 2000 | 2000 |
404 | 400×400×25 | 150 | 14 | 9 | 2000 | ||
400×400×45 | 200 | 23 | 16 | 2000 | |||
505 | 500×500×25 | 150 | 22 | 16 | 2000 | ||
500×500×45 | 300 | 36 | 25 | 2000 | |||
606 | 600×600×25 | 200 | 30 | 21 | 2000 | ||
600×600×45 | 300 | 50 | 34 | 2000 | |||
707 | 700×700×45 | SV/ST | 300/3000 | 66/90 | 44/65 | 2000/1500 | |
808 | 800×800×45 | SV/ST/STL | 400/3000/6000 | 85/110/102 | 56/81/73 | 1500 | |
909 | 900×900×45 | SV/ST/STL | 400/3000/6000 | 107/132/124 | 70/95/87 | 1500 | |
1010 | 1000×1000×50 | SV/ST/STL | 500/6000/10000 | 149/166/139 | 99/121/94 | 1250 | |
1212 | 1200×1200×50 | SV/ST/STL | 500/6000/12000 | 210/254/227 | 138/181/154 | 1250 | |
1515 | 1500×1500×50 | SV/ST/STL | 800/10000/15000 | 328/408/360 | 215/292/244 | 1000 | |
1818 | 1800×1800×50 | SV/ST/STL | 1000/10000/15000 | 466/553/542 | 304/348/337 | 800 | |
2020 | 2000×2000×60 | SV/ST/STL | 1000/15000/20000 | 685/875/863 | 445/598/586 | 650 | |
2525 | 2500×2500×60 | ST/STL | 20000/30000 | 1214/1195 | 909/890 | 500 |
注1. 可動部の質量には、電機子および接続部は含まれません。2.テールタイプ:SV-逆V字型オイルフィルムレール。ST--T 形静圧レール。STL--T型ロングストローク静圧レール。3. スリップテーブルの型番は、レールタイプとテーブル寸法で構成されます。たとえば、ST-1010 は、T 型静圧レール、テーブルサイズ 1000*1000*50mm の水平スリップテーブルを意味します。4.クライアントのニーズに応じて、特殊な寸法の水平スリップテーブルをカスタマイズできます。5. 動作部のmssと最大動作周波数は5%の誤差が許容されます。 |
